명세서
절삭 속도 : 80m / min
지원되는 그래픽 형식 : DWG, DXF
응용 분야 : 레이저 커팅
조건 : 신규
절단 두께 : 0-25mm
CNC 여부 : 예
냉각 모드 : 수냉
제어 소프트웨어 : Cypcut
Place of Origin:China Anhui (Mainland)
브랜드 이름 : ACCURL
인증 : CE, ISO, SGS

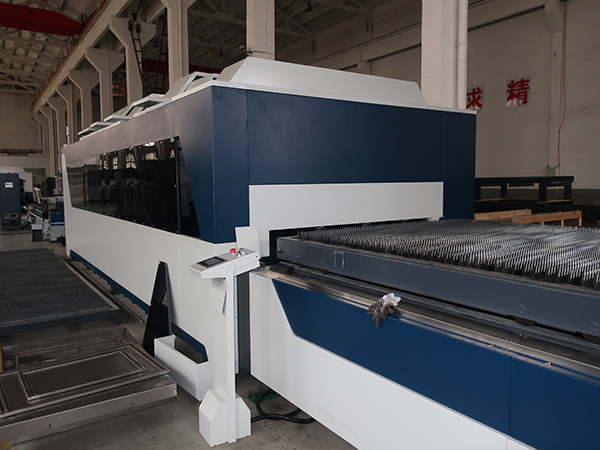

Product name:Fiber Laser Tube & Plate cutter
Power supply:5000W/700W/750W/800W/1000W/1200W/2000W
cutting shape:plate and pipe
작업 영역 : 1500mmX3000mm / 2000mmX4000mm / 2000mmmX6000mm
유형 : 섬유 레이저 절단
Max position speed:80m/min
Tube cuting diameter:30mm-220mm
Tube cutting length:Less than 6m
X,Y axis position accucy:0.05mm
X,Y axis repeatability accuracy:0.025mm
애프터 서비스 제공 : 기술자가 해외 기계 가동 가능

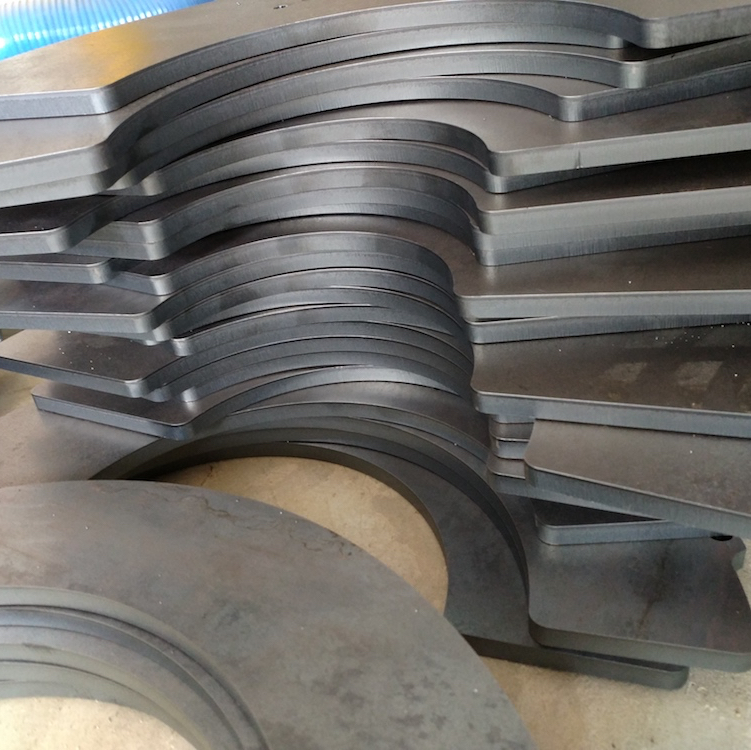

Advantages of Fiber laser cutting machine:
1. 우수한 경로 품질 : 작은 레이저 점 및 높은 작업 효율, 높은 품질.
2. 높은 절단 속도 : 절단 속도는 동일한 전력 CO2 레이저 절단기보다 2-3 배입니다.
3. 안정되어있는 달리기 : 정상 세계 수입 섬유 레이저, 안정되어있는 성과, 주요 부분을 100,000 시간을 도달 할 수있다 채택하십시오;
4. 광전 변환 효율 : CO2 레이저 절단기와 비교하면 광섬유 절단기의 광전 변환 효율은 3 배입니다.
5. 저렴한 비용 : 에너지를 절약하고 환경을 보호하십시오. 광전 변환율은 최대 25-30 %입니다. 낮은 전력 소비, 그것은 전통적인 CO2 레이저 절단기의 약 20 % -30 %에 불과합니다.
6. 낮은 유지 보수 : 광섬유 라인 전송 필요가 렌즈를 반영, 유지 보수 비용을 절감;
7 쉬운 조작 : 광섬유 라인 전송, 광학 경로의 조정 없음.
기술 파라미터
Effective working area (mm) | 3000x1500/4000x2000/6000x2000 | ||
Max pipe diameter | 200mm(can be customized by 600mm) | ||
Pipe length | 6mm | ||
Z 축 스트로크 | 120 mm | ||
Max position speed | 60 m/min | ||
X,Y axis position accuracy | 0.05 mm | ||
X,Y repeatability accuracy | 0.025 mm | ||
레이저 소스 | 500w/700w/750w/800w/1000w/1200w/2000w | ||
탄소강 | ≤10mm | ||
스테인레스 스틸 | ≤ 4mm | ||
알류미늄 | ≤ 4mm | ||
Standard configuration
Fiber power supply | Raycus / IPG | ||
Fiber cutting head | Raytool | ||
기계 몸체 | TAYOR | ||
Cross Beam | TAYOR | ||
작업 테이블 | TAYOR | ||
Gear box | Apex | ||
X,Y Rack and pinion | Sweden Linden | ||
Ball screw | Taiwan Hiwin | ||
rail | Taiwan Hiwin | ||
Pneumatic system | Japan SMC | ||
cooling system | Tayor | ||
Electrical components | Schneider | ||
제어 시스템 | CypCut | ||
AC servo motor and driver | Yaskawa | ||
CAD/CAM software | Smart Nest professional | ||
Cutting parameter(700w laser power in case)
레이저 출력 (W) | 자료 | 두께 (mm) | Speed(m/min) | Cutting gas |
700W | 스테인레스 스틸 | 0.5 | 21 | N2 |
1 | 16 | N2 | ||
2 | 5 | N2 | ||
3 | 2 | N2 | ||
4 | 1.2 | N2 | ||
700W | 탄소강 | 1 | 12 | O2 |
2 | 6 | O2 | ||
3 | 4 | O2 | ||
4 | 3 | O2 | ||
5 | 2 | O2 |
Total electricity cost
항목 | Power(kw) | Total Power(kw/h) | Total cost(usd/h) |
원자 램프 | 2.9 | ≦20.9 | USD2.0 (Accounts for 60% total load) |
machine | 9.5 | ||
chiller | 4.5 | ||
Air compressor | 4 |
Gas cost
가스 종류 | Price (USD/cylinder) | Capacity(Min/cylinder) | Cost(USD/H) | 말 |
O2 | 2.5 | 60 | 2.5 | 1mm carbon steel |
N2 | 4.2 | 15 | 16.5 | 1mm carbon steel |
Liquid N2 | 55 | 120 | 4.5 | 1mm stainless steel |
Air | 1.1(air compressor) | with Less than 2mm carbon steel, quality cutting |
Installation terms
Seller personnel will supervise installation as following:
1) installation and assembly
2) Positioning of machine and the work table
3) Running of cables and hoses from service entry point
4) Connection of electrical cables and gas hoses to the machine
Training terms
After the commissioning, Seller technician will commence Training.
The customer shall provide sufficient material and consumables to ensure satisfactory completion to training.
The training will comprise of the following things:
1) Overview of machine
2) Control features and operation
3) Machine maintenance and adjustment
4) Supervised running of machine
The training of the machine operator is concurrent with the installation and commissioning, therefore personnel must be available at all times.
